GeoBox M803

Das absolute Gegenteil von gewöhnlich - Projection Mapping Prozessor.

M800Ex 1-4 CH Projection Mapping Prozessor Datenblatt. Modelle: M801Ex (1 CH), M802Ex (2 CH), M803Ex (3 CH), M804Ex (4 CH).

Projection Mapping Vereinfacht

M800Ex ermöglicht es Benutzern, Projection Mapping zu erstellen, ohne den Videoinhalt bearbeiten zu müssen. Wenden Sie mühelos monochrome Muster an, um Signalquellen zu maskieren.

Hochauflösende Eingänge

Unterstützt bis zu 76802160 @30Hz oder 40962160 @60Hz mit 4:4:4 Full-Color-Sampling.

Fortschrittliche Geometriesteuerung

Anspruchsvolle Geometrieausrichtung mit bis zu 17x17 Kontrollpunkten via PC-Tool oder 9x5 via IR/WebGui.

Daisy Chain bis zu 8k/1k @30Hz / 4k/60Hz
PIP/POP mit flexibler Größe und Position
9 Regionen Black Level Uplift
10-Bit High-End-Skalierungs-Engine

Integriertes OSD und Kanalauswahl per Fernbedienung

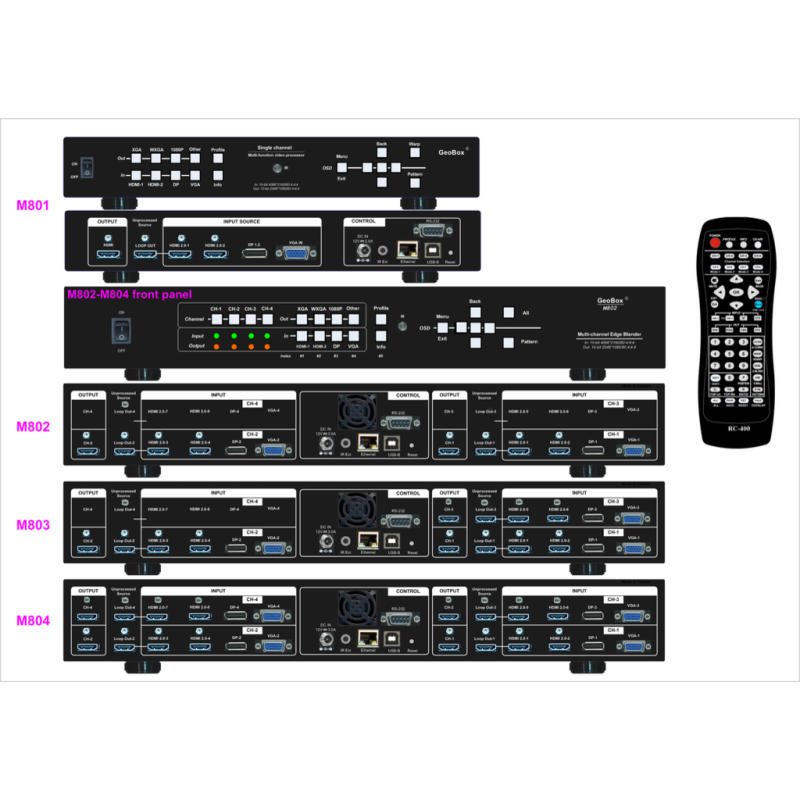

Modelle der M800Ex Serie

M801Ex
1-Kanal-Prozessor

M802Ex
2-Kanal-Prozessor

M803Ex
3-Kanal-Prozessor

M804Ex
4-Kanal-Prozessor

Umfassende Funktionen & Merkmale

A. Struktur: Jeder M800Ex besteht aus 1-4 Modulen. Jedes Modul steuert einen Projektor und kann für unbegrenzte Projektoren kaskadiert werden.

B. Anschlüsse: 2x HDMI 2.0b, 1x DP 1.2a, 1x VGA Eingang pro Modul. HDMI 2.0b Loop-out für einfaches Kaskadieren. Ausgang bis zu 20481080 @60Hz.

C. Warp & Blending: Schnelle 4-Ecken-Ausrichtung, Keystone, Kissen-/Trommelverzeichnung. Gwarp3 PC-Tool ermöglicht Anpassung von 17x17 Gitterpunkten.

D. Verarbeitung: 10-Bit-Engine, 3D Motion Adaptive De-Interlace, Low-Angle-Smooth-Algorithmus und HDR-Signalunterstützung (Eingang).

E. Edge Mask: Maskierung unregelmäßiger Formen mit 8 Kontrollpunkten (+/- 900 Pixel) sowie Standard-Image-Shift-Maskierung (500 Pixel).

F. PIP/POP: Anzeige von zwei Inhalten pro Modul. PIP-Größe von 320180 bis zu 19201200. POP-Unterstützung für Side-by-Side oder Top-Bottom.

G. Video Wall: Aufteilung in bis zu 15x15 Matrix aus einer einzigen Signalquelle ohne zusätzliche Hardware.

H. Rotation: Hardwarebasierte 90/180/270 Grad Rotation und Spiegelung für Haupt- und Unterbilder bis zu 4k/60Hz Eingang.

I. Projection Mapping: Speichern von bis zu 10 monochromen (2-Bit BMP) Mustern für digitales Maskieren. Unterstützung für eine 256-Farben-Musterüberlagerung.

J. Systemsteuerung: RS232, USB, Ethernet (WebGui) und IR-Steuerung. BOX-ID und IP-Adresse für große Systeme programmierbar.

Kaskadierung mehrerer M800Ex-Module ohne externe Splitter

Mehrere Eingangsquellen auf einem einzigen Projektorausgang

Technische Illustrationen

DIGITALE MAPPING-TYPEN

Wählen Sie, wie der Quellinhalt mit Mustern interagiert: Anzeige auf schwarzen, weißen oder inversen Bereichen für ein schnelles Mapping-Setup.

IMMERSIVE SYSTEME

M800Ex ist die ideale Lösung für CAVE-Systeme und Simulationsräume mit Blending vom Boden bis zur Decke.

BLACK LEVEL UPLIFT

Kompensieren Sie Lichtaustritt bei Projektoren durch Anpassung von RGB-Gain und Offset in bis zu 9 separaten Regionen.

FLEXIBLES BLENDING

Konfigurieren Sie komplexe Blending-Layouts, einschließlich Projektoren im Hochformat, um die vertikale Bildhöhe zu vergrößern.

Vollständige Spezifikationsliste

SPEZIFIKATION	DETAILS DER M800Ex SERIE
EINGANG & AUSGANG (Pro Modul)
Eingänge	2x HDMI 2.0b, 1x DP 1.2a, 1x VGA
Ausgänge	1x HDMI 1.4 + 1x HDMI 2.0b Loop-out
Max. Eingangsauflösung	76802160 @30Hz / 4096*2160 @60Hz (4:4:4)
Farbiunterstützung	Bis zu 30 Farbbits, xvYCC, Deep Color (8/10/12-Bit)
HDCP-Konformität	Eingang: V2.2/V1.4, Ausgang: V1.4
VERARBEITUNG & WARPING
Warping-Engine	17x17 Gitter-Kontrollpunkte (PC-Tool) / 9x5 (Fernbedienung)
Geometrieanpassung	Maximal 1200 Pixel in H- & V-Richtung
Edge Blending Überlappung	H=1920, V=1200 Pixel mit RGB-Gamma
Latenz	2 Frames (33ms @ 60Hz)
Frame Lock	Synchronisierte Ausgaben über alle Module hinweg
PHYSIKALISCH & ELEKTRISCH
Leistungsaufnahme	M801Ex: 8.4W \| M802Ex: 14.4W \| M803Ex: 21.6W \| M804Ex: 28.8W
Gewicht	M801Ex: 1.51kg \| M804Ex: 2.81kg
Abmessungen (M804Ex Gehäuse)	440 x 190 x 58 mm (ohne hervorstehende Teile)
Arbeitsumgebung	0-45°C, 10-90% RH
Zertifizierungen	CE / FCC / RoHS zertifiziert
